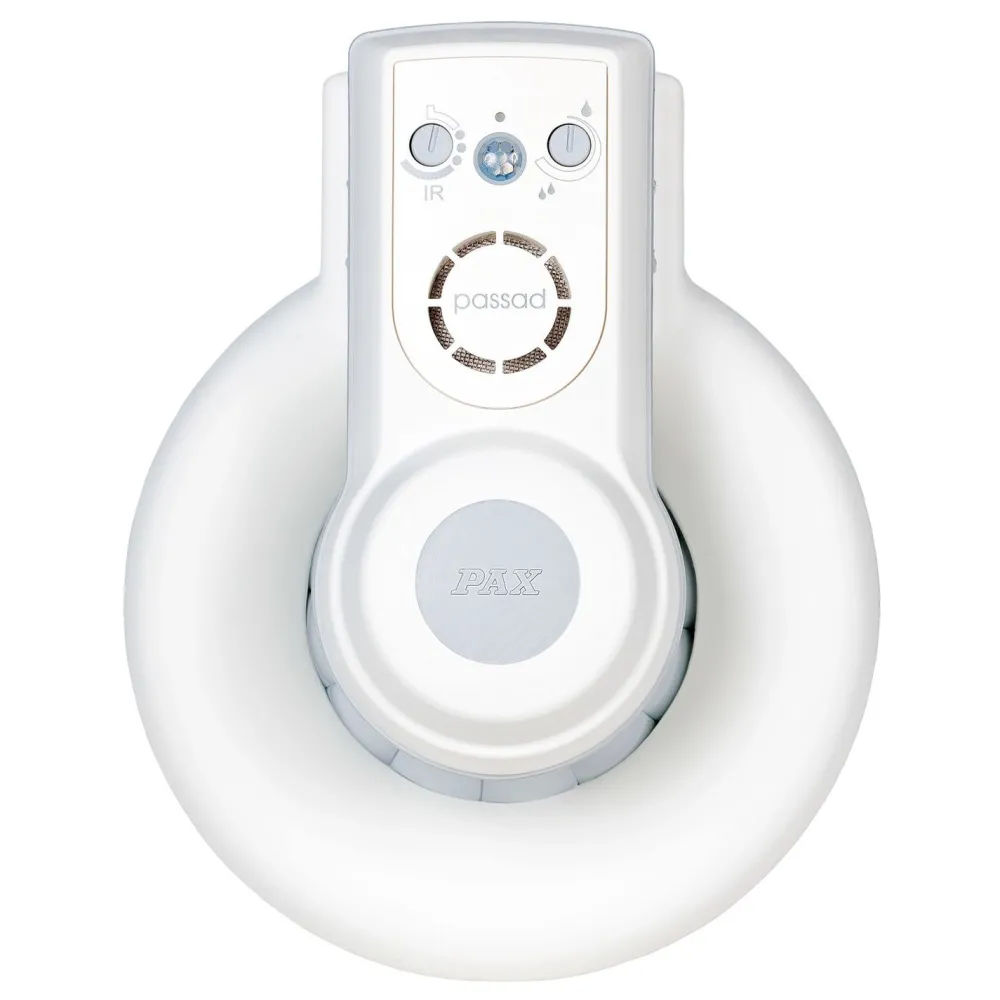

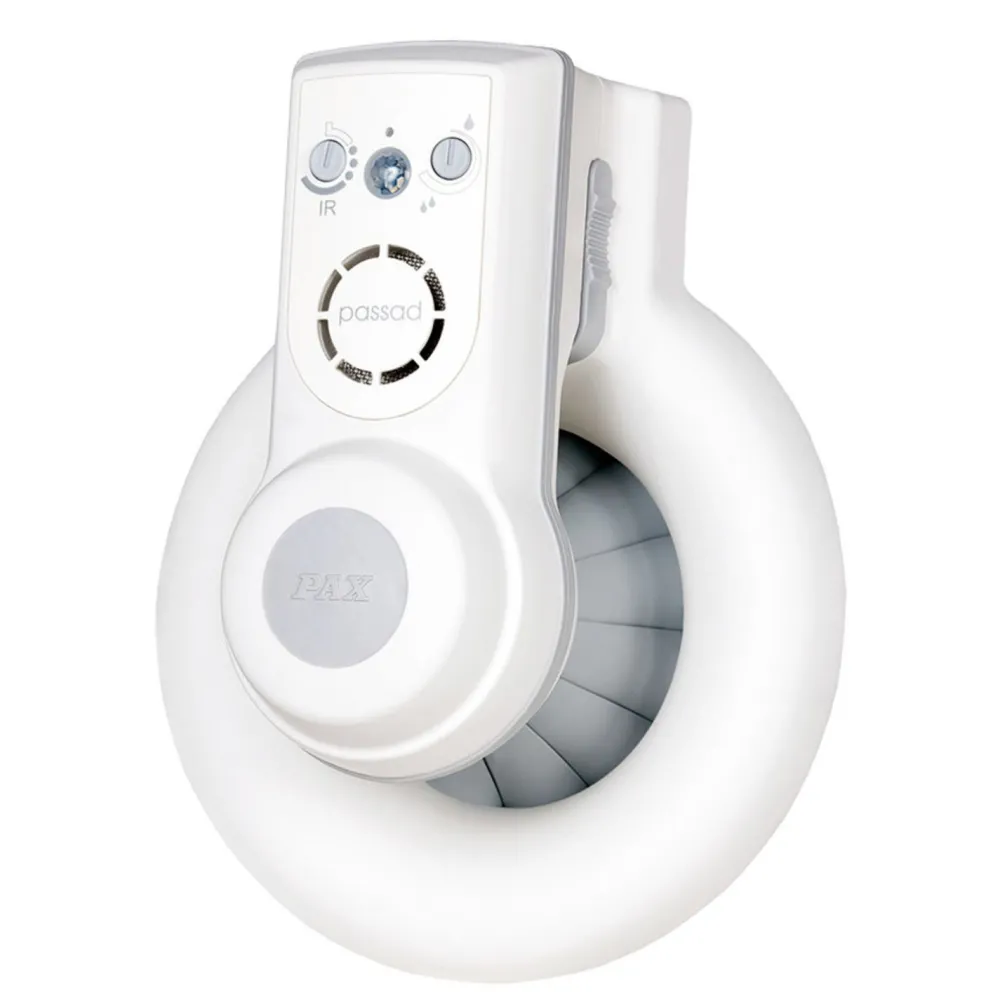

Puhallin Passad 31 takavedonestimellä ja valotunnistimella*Pax Discount

Pax Passad 31 -poistoilmapuhallin takavedonestimellä sekä valo- ja kosteustunnistimilla on ensisijaisesti tarkoitettu tehostamaan ilmanvaihtoa asunnoissa, joissa perusilmastointi hoidetaan muulla tavalla (esimerkiksi mekaanisella ilmanvaihdolla). Takavedonestimellä varustettu Passad 31 -poistoilmapuhallin soveltuu käytettäväksi kosteissa tiloissa (esimerkiksi wc, kylpyhuone, suihku tai pesutupa) ja se voidaan asentaa kanaviin, joissa ei ole luonnollista itsevetoa (suoraan ulkoseinän läpi). Passad 31 sopii valotunnistimen ansiosta erinomaisesti myös WC-tilaan puhaltamaan epämiellyttävät hajut ulos. Valotunnistin käynnistää puhaltimen havaitessaan huoneessa nopean valon vaihtelun. Puhallin käynnistyy automaattisesti myös silloin, kun huonetilan kosteus ylittää asetetun arvon. Puhallin voidaan kytkeä myös käsin päälle erillisestä valo-/virtakytkimestä 15 min jälkikäyntiajalla tai ilman.

HUOM! Jos puhallin on käynnistynyt kosteustunnistimen johdosta, puhallin käy tauotta niin kauan kunnes kosteustaso laskee alle säädetyn arvonsa.

Kosteussäädin

Sisäänrakennettu kosteustunnistin käynnistää puhaltimen, kun huonetilan kosteustaso ylittää säädetyn arvon. Säädä kosteustunnistinta vain silloin kun tila, jossa puhallin sijaitsee on täysin kuiva. Käännä säädintä ensin myötäpäivään kunnes puhallin käynnistyy ja käännä sen jälkeen säädintä hitaasti takaisin vastapäivään kunnes puhallin pysähtyy. Nyt kosteustunnistin on säädetty käynnistämään puhallin, kun huonetilan kosteustaso ylittää juuri säädetyn arvon.

Jälkikäyntiaika

Puhallin voidaan käynnistää erillisen valo-/virtakytkimen kautta jälkikäyntiajalla.

• Puhallin käynnistyy valo-/virtakytkimestä.
• Kun valo-/virtakytkin sammutetaan, puhallin jatkaa käyntiä jälkikäyntiajan 15 minuuttia.
• Jälkikäyntiajan jälkeen puhallin pysähtyy.

Huom! Jos puhallin käynnistyy kosteustunnistimen johdosta, sen signaali menee aina jälkikäyntiaika -toiminnon edelle. Puhallin voidaan lisäksi käynnistää ja pysäyttää ilman jälkikäyntiaikaa.

• Puhallin käynnistyy valo-/virtakytkimestä.
• Kun valo-/virtakytkin sammutetaan, puhallin pysähtyy välittömästi.

HUOM! Ilmoita sähköasentajallesi ennen laitteen asennusta, jos tarvitset tätä toimintoa. Se edellyttää sähkökytkentöjä erilliseen valo- tai virtakytkimeen.

Puhaltimet on helppo asentaa ja pitää puhtaana. Poistoilmapuhallin asennetaan kanavaan, jossa ei ole luonnollista itsevetoa (suoraan ulkoseinän läpi). Jos puhallin kytketään painovoimaiseen ilmanvaihtokanavaan (esim. kattoon), takavedonestin on poistettava ja vaihdettava lisävarusteena myytävään Pax Passad -akselinsuojaan, koska ilmanvaihtoa ei saa estää.

HUOM! Takavedonestimestä on haittaa, jos puhallin asennetaan kanavaan, jossa on luonnollinen ilmanvaihto.

Puhaltimet ovat sisään asennettavia malleja ja sopivat kanaviin, joiden halkaisija on 100-140 mm. Jos kanavan halkaisija on tätä suurempi, asennuksessa tulee käyttää Pax-peitelevyä. Moninapainen huoltokytkin on myös saatavana lisätarvikkeena Pax Passad 31 -puhaltimelle. Riittävä korvausilman saanti voidaan varmistaa käsikäyttöisillä tai termostaattiohjatuilla Pax-tuloilmaventtiileillä.

Tuotetiedot:

• Tuotemerkki: Pax
• Tuotenumero: LVI-8040622

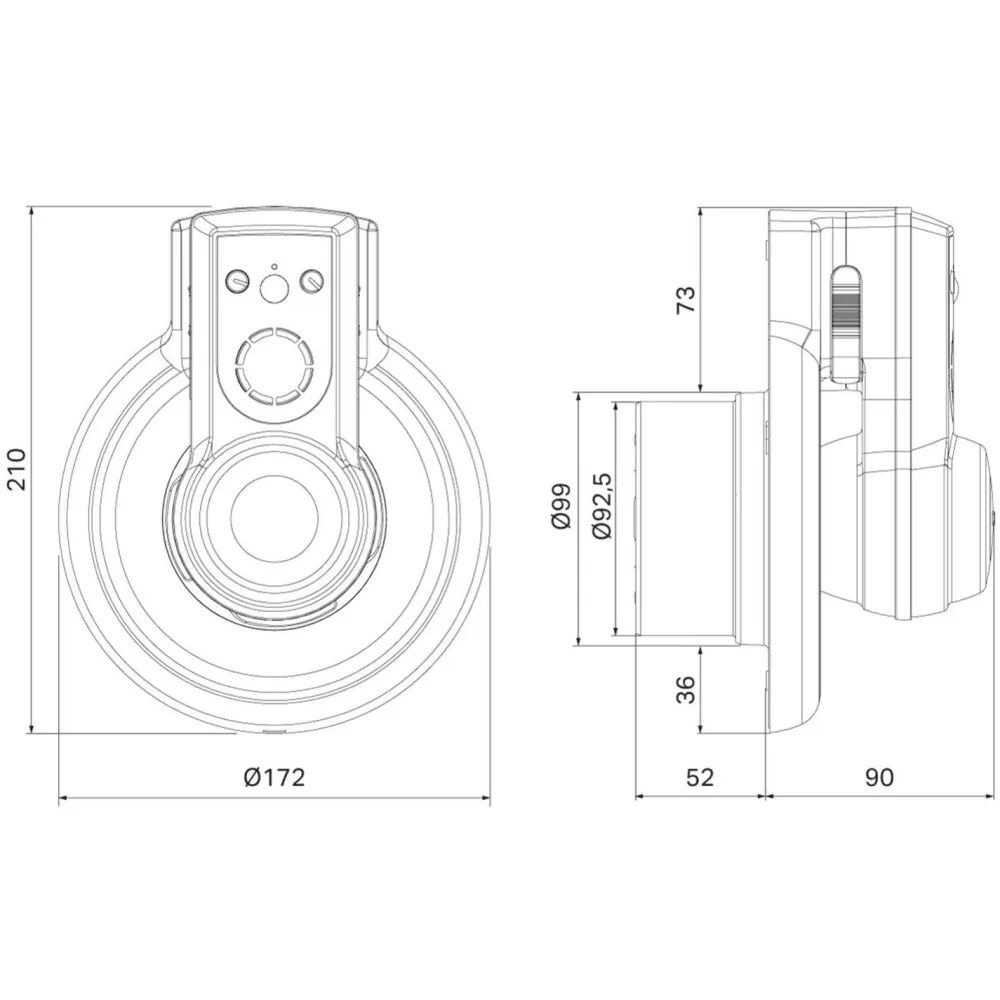

• Korkeus: 210 mm
• Syvyys: 142 mm
• Leveys: 172 mm
• Pituus: 142 mm
• Tilavuus: 5.13 litraa
• Teho: 4 W
• Jännite: 230V
• Kotelointiluokka: IP44 Info
• Väri: Valkoinen

• Pax-tuotenumero: 1860-1
• Sähkönumero: 8510115
• Vastapaine, maksimi: 21 Pa
• Teho, vapaa puhallus: 95 m³/h
• Moottorin tyyppi: Kuulalaakeroitu
• Käyttölämpötila: 5 – 35 °C
• Asennus: Kanavaan ilman luonnollista itsevetoa, seinäasennus
• Liitäntä: Piiloasennus
• Äänenpaineen taso maksiminopeudella: 21 dB(A) 3 m
• Materiaali: Polypropeeni
• Paino: 0,83 kg
• Eristysluokka: Luokka II, suojaeristetty, ei vaadi suojamaadoitusta
• S-merkintä (Intertek)
• CE-merkintä

Kanavan halkaisija:

• Minimi ja maksimi ilman asennuslevyä: 100-140 mm
• Minimi ja maksimi asennuslevyllä (lisätarvike): 100-160 mm

Toiminnot:

• Kosteustunnistin
• Valotunnistin jälkikäyntiajalla
• Käsikäyttö erillisestä kytkimestä 15 min jälkikäyntiajalla tai ilman

HUOM! Kaikki sähköasennukset tulee antaa ammattitaitoisen sähköasentajan tehtäväksi

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 172,00
• Pakkauksen korkeus (mm): 146,00
• Pakkauksen syvyys (mm): 212,00
• Rahtipaino (kg): 10,00
