Uppopumppu SEG.40.15.2.E.50B AUTOADAPT Jätevesipumppaamot

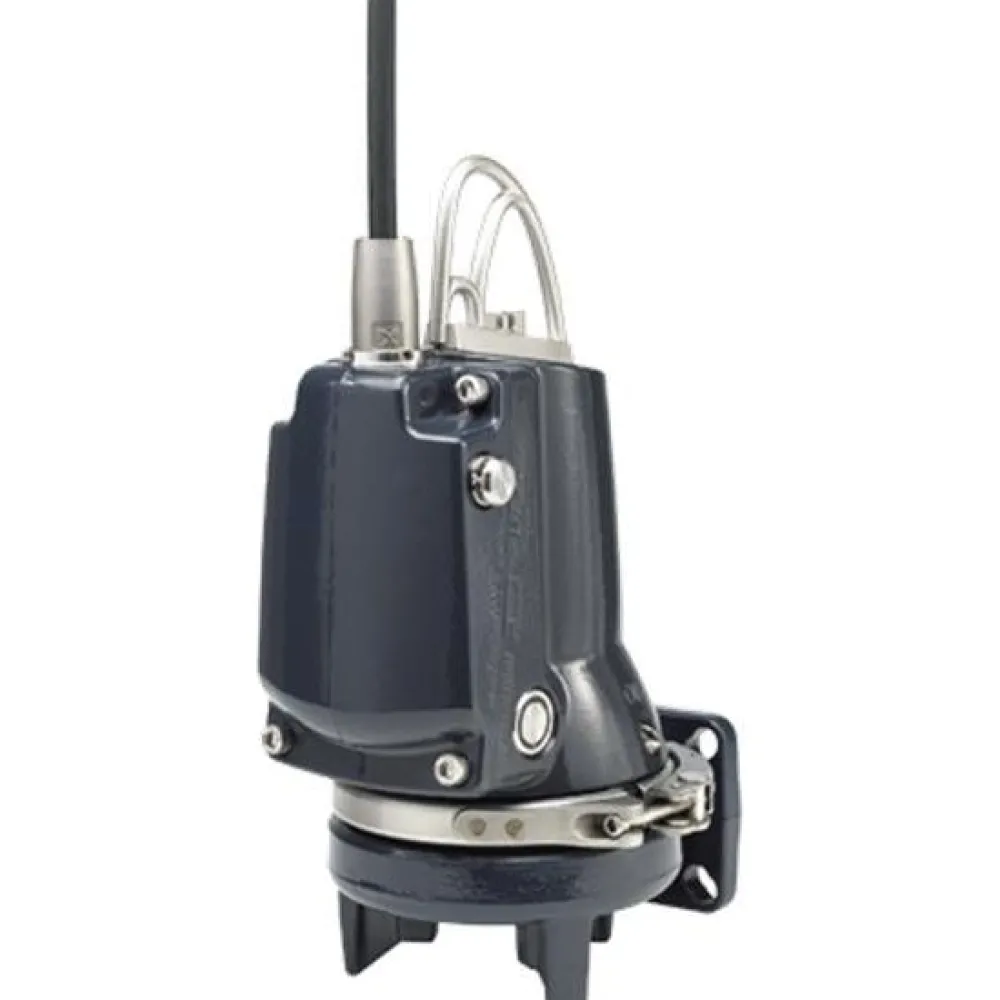

Grundfos SEG.40.15.2.E.50B AUTOADAPT -pumppu on vaakasuoralla paineaukolla varustettu uppopumppu, joka on suunniteltu erityisesti WC-jätettä sisältävän jäteveden paineistettuun pumppaamiseen. SEG AUTOADAPT -pumpussa on repijäjärjestelmä, joka pilkkoo hajoavat kiintoaineet pieniksi palasiksi, jotta ne mahtuvat kulkemaan verrattain pienihalkaisijaisten putkien kautta.

Pumpun pinta on sileä lian ja epäpuhtauksien tarttumisen estämiseksi. Pumppu on pääasiassa valurautaa. Moottorin ja pumppupesän välinen kiristysrengas on ruostumatonta terästä korroosion estämiseksi ja pumpun huollon helpottamiseksi. Pumpun virtakaapeli sisältää myös moottorin käämeissä olevien lämpösuojakytkimien johtimet. Kaapelin liitäntä tapahtuu pistokkeella. Täysin tiivis pistokeliitäntä estää kosteuden pääsyn pumppuun kaapelia pitkin, jos kaapeli rikkoutuu tai pumpun kaapelia käsitellään virheellisesti ja/tai huolimattomasti.

Grundfos SEG AUTOADAPT -pumpuissa on sisäinen säädin, anturit ja moottorinsuoja. Ne tarvitsee vain kytkeä verkkojännitteeseen. Jos useita pumppuja asennetaan samaan säiliöön, pumpun logiikkaohjain varmistaa, että kuormitus jakautuu ajan myötä tasaisesti pumppujen kesken.

Tuotetiedot:

• Tuotemerkki: Grundfos
• Tuotenumero: LVI-4836110
• Teho: 1500 W
• Jännite: 400V
• Kotelointiluokka: IP68 Info

• Grundfos-tuotenumero: 96878514
• LVI-numero: 4836110

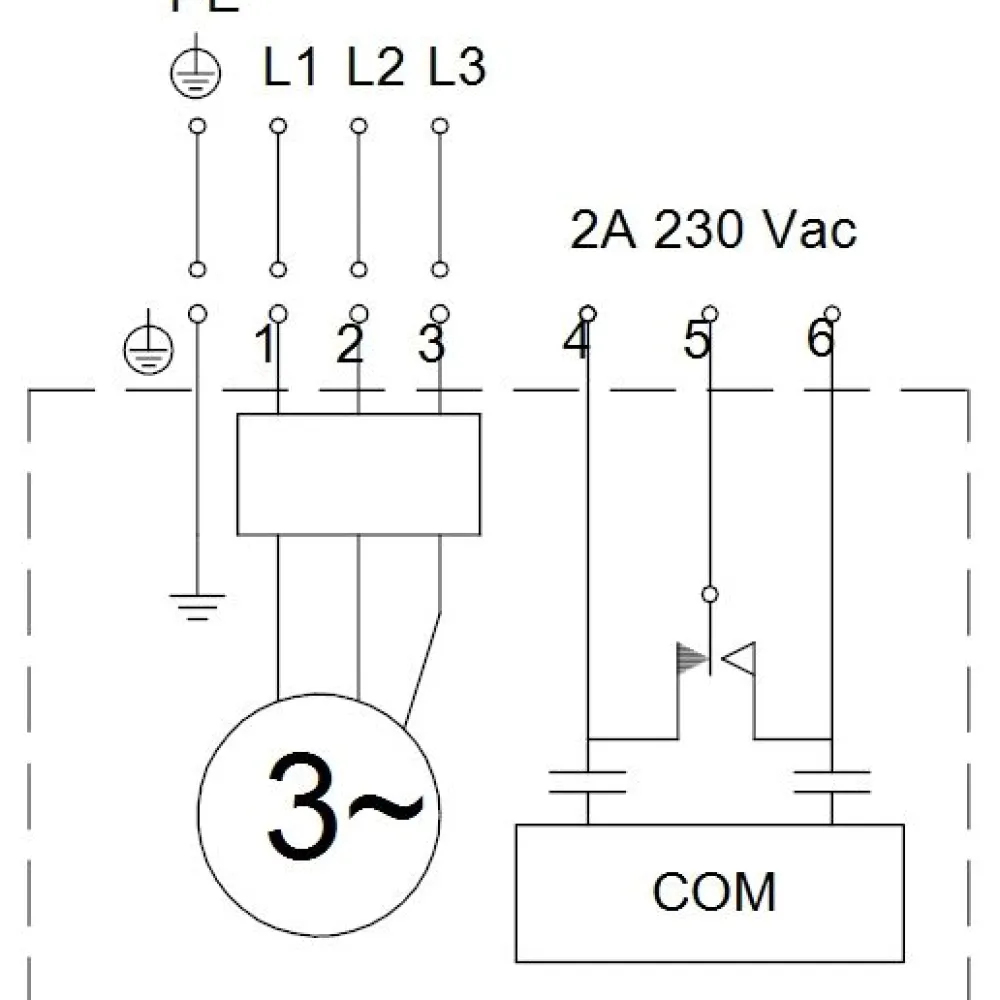

Hälytysrelelähtö

• Pumpussa on hälytysrelelähtö. Valittavana on NC- ja NO-toiminta ja sitä voidaan käyttää tarpeen mukaan esimerkiksi akustisiin ja visuaalisiin hälytyksiin.
• Satunnainen käynnistysviive sähkökatkoksen jälkeen.
• Pumppu ei käynnisty, ellei vaihejärjestys ole oikea.
• Itsekalibrointi jokaisen pumppusyklin jälkeen.

Jumittumisen estojärjestelmä

• Jumittumisen estojärjestelmä käynnistää pumpun ohjelmoiduin välein juoksupyörän jumittumisen estämiseksi. Tämä toiminto ohittaa kuivakäyntianturin muissa kuin EX-versioissa.

Jälkikäyntimahdollisuus (pintalautan poisto)

• Jälkikäynti on mahdollista ohjelmoiduin välein, jos pintalautan muodostumisriski on olemassa.
• Grundfos CIU -yksikkö voidaan kytkeä kiinteäksi tai siirrettäväksi esiasetusten muuttamista varten, lisäasetuksia tai lokien ja toimintaparametrien lukemista varten, kuten käynnistysten määrä ja käyttötunnit.

Säätimet:

• Kosteusanturi: ilman kosteusantureita
• AUTOADAPT: Kyllä

Neste:

• Pumpattava neste: Kaikki newtonilaiset nesteet
• Nesteen lämpötila-alue: 0 .. 40 °C
• Tiheys: 998.2 kg/m³

Tekniset tiedot:

• Juoksupyörän tyyppi: Repijä
• ensiö akselitiiviste: SIC/SIC
• Toisio akselitiiviste: LIPSEAL
• Käyrätoleranssit: ISO9906:2012 3B2

Materiaalit:

• Pumpun pesä: Valurauta, EN-GJL-200
• Juoksupyörä: Valurauta, EN-GJL-200

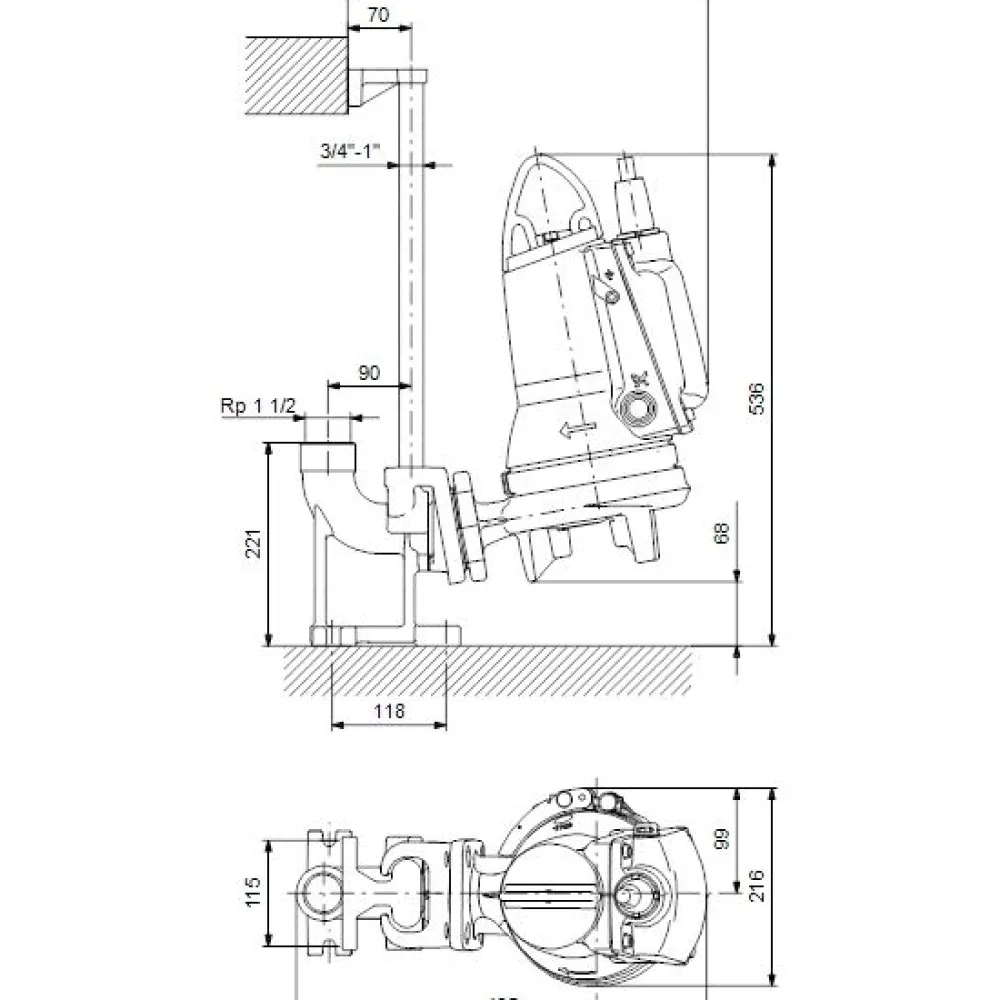

Asennus:

• Suurin ulkoinen lämpötila: 40 °C
• Suurin sall. toimintapaine: 6 bar
• Vakiolaippa: DIN
• Putkiliitäntä: DN40/50
• Pumpun paineaukko: DN 40
• Painejakso: PN10
• Suurin asennussyvyys: 10 m
• Automaattikytkin: 96076063

Sähkötiedot:

• Syöttöteho – P1: 2.3 kW
• Nimellisteho – P2: 1.5 kW
• Syöttötaajuus: 50 Hz
• Nimellisjännite: 3 x 400-415 V
• Jännitetoleranssi: +6/-10 %
• Maks. käynnistykset tunnissa: 30
• Nimellisvirta: 3,8/3,8 A
• Käynnistysvirta: 21 A
• Nimellisvirta ilman kuormaa: 1.9 A
• Cos phi – tehokerroin: 0,88
• Cos phi – tehok. 3/4 kuormalla: 0,81
• Cos phi – tehok. 1/2 kuormalla: 0,71
• Nimellisnopeus: 2700 rpm
• Inertiamomentti: 0.004 kg m²
• Moottorin hyötysuhde täydellä kuormalla: 72 %
• Moottorin hyötysuhde 3/4 kuormalla: 73 %
• Moottorin hyötysuhde 1/2 kuormalla: 69 %
• Napaluku: 2
• Käynnistystapa: suorakäynn.
• Suojausluokka (IEC 34-5): IP68
• Eristysluokka (IEC 85): F
• Räjähdyssuojaus: N
• Kaapelipituus: 10 m
• Kaapelimalli: LYNIFLEX
• Kaapeliliitoksen tyyppi: Ei pistoketta

Muut tiedot:

• Nettopaino: 38 kg

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 400,00
• Pakkauksen korkeus (mm): 280,00
• Pakkauksen syvyys (mm): 510,00
• Rahtipaino (kg): 38,00
